2014.03.21【Vol.1075】

Topcor f=5cm 1:3.5 編

締め付け環

差し込みの反射防止環を外し、締め付け環を外します。

鏡筒

鏡筒筒の赤○部の剣先ネジを外します。

分離

ヘリコイド部と鏡筒部に分離しました。

前・後群

前・後群レンズを分離します。

コイルバネ

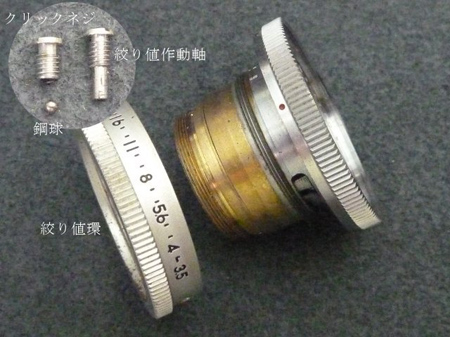

絞り値環側面には鋼球を収めたクリックネジと絞り値作動環ネジが位置しており、外します。クリックネジの中には鋼球のクッションを作り出すコイルバネが入っています。

Cリング

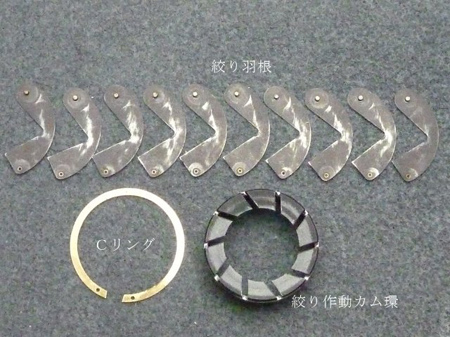

Cリングを外します。

ゴムアダプター

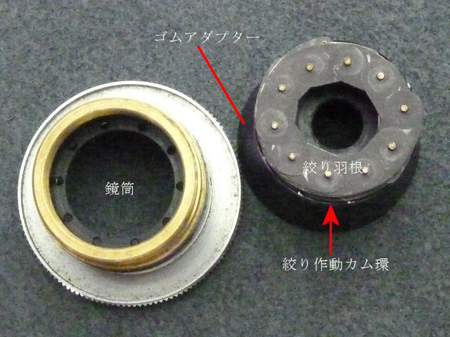

ゴムアダプター#3を絞り作動カム環に添えて、逆さにして絞り作動カム環上に絞り羽根を乗せたまま鏡筒より押し出します。

洗浄

組み込み順に絞り羽根を並べ溶剤で洗浄し、再組み込みを致します。

回転式

ヘリコイドは回転式の単純機構です。

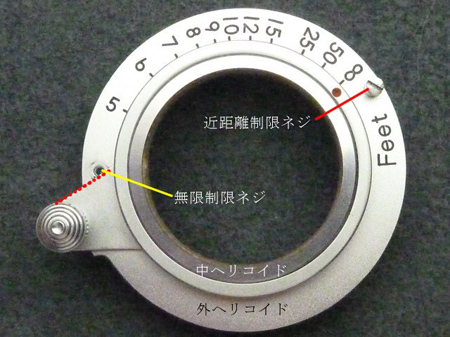

無限制限ネジを外しますと中ヘリコイドが少し時計方向に回転し、終端位置になります。

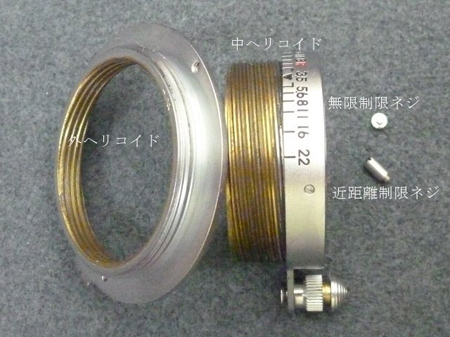

近距離制限ネジを外した後、中ヘリコイドを反時計方向に回転させると身二つとなります。

線条

スポンジにベンジンを含ませ線条を洗浄します。
新たなグリスを塗布して組み付けていきます。

隠居人 田口由明
